Diagrama de estado

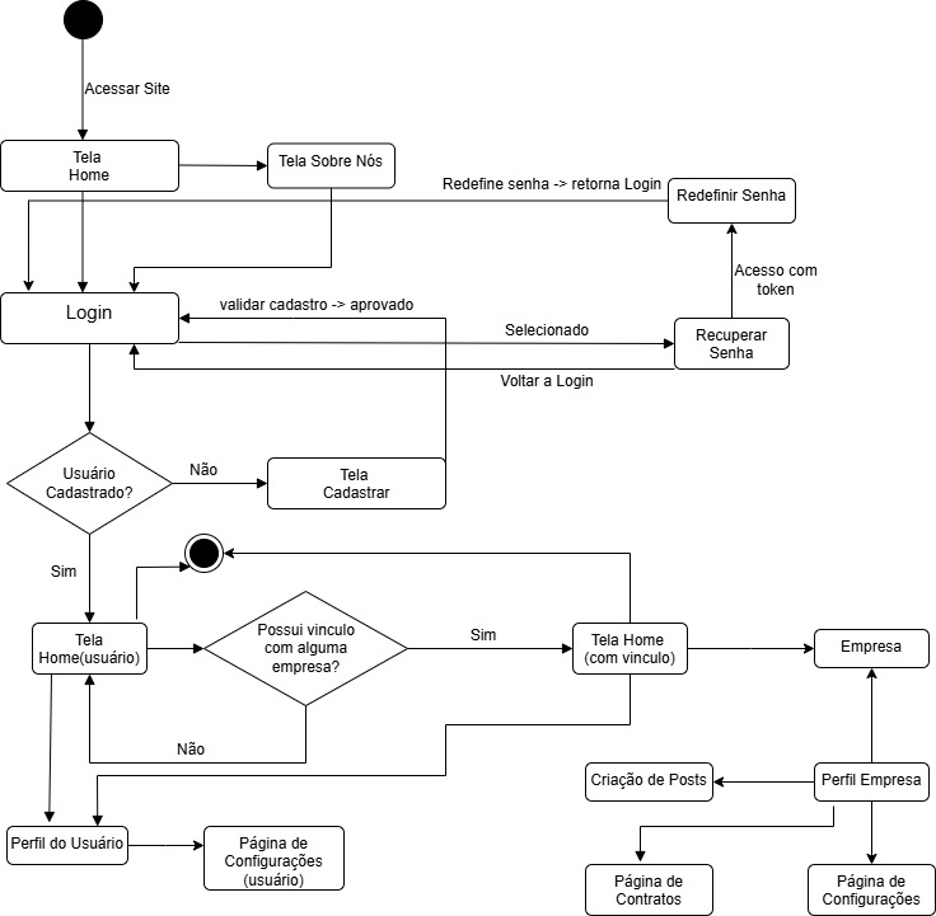

Figura 4: Diagrama de estados. Representação Visual da Arquitetura Fonte: De autoria própria.

Descrição Geral do Diagrama de Estados​

O diagrama representa o fluxo de navegação de um sistema web desde o acesso inicial até as diferentes telas conforme o tipo de usuário e seu vínculo com empresas (Figura 4).

  1. Acesso Inicial:

    • O usuário acessa o site e é direcionado para a Tela Home.

    • Da Home, pode ir para a Tela Sobre Nós, Login, ou recuperar a senha.

  2. Login e Cadastro:

    • O usuário tenta fazer login.

    • Se não for cadastrado, é direcionado para a Tela Cadastrar.

    • Após o cadastro e validação, retorna ao login.

    • Caso esqueça a senha, pode usar Recuperar Senha, acessando por token e chegando até Redefinir Senha (e retorna ao login).

  3. Pós-Login:

    • Se o login for bem-sucedido, verifica-se se o usuário possui vínculo com alguma empresa.

    • Se sim: é direcionado à Tela Home (com vínculo).

    • Se não: vai para a Tela Home (usuário).

  4. Funcionalidades pós-login:

    • Usuários sem vínculo podem acessar:

    • Perfil do Usuário

    • Página de Configurações (usuário)

    • Usuários com vínculo podem acessar:

    • Empresa

    • Perfil Empresa

    • Página de Configurações

    • Página de Contratos

    • Criação de Posts

Referência​

Documento de arquitetura​

Para acessar a versão mais atual (v1.3.0) do documento de arquitetura, consulte o pdf
Documento de arquitetura - EcoNet
