Diagrama de classes

Diagrama de Classes

Diagrama de classes

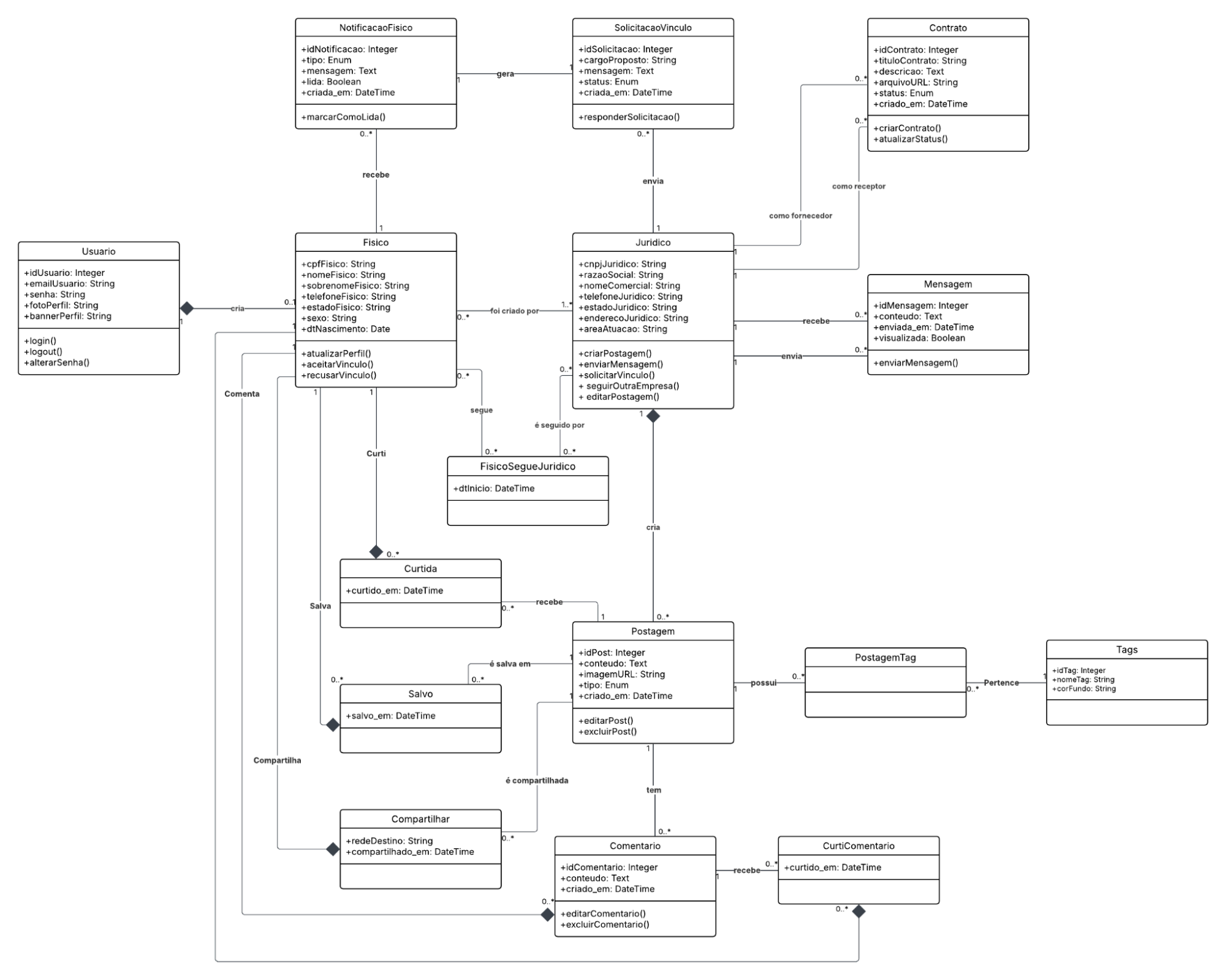

O diagrama ilustrado apresenta diversas classes fundamentais organizadas de forma a refletir a complexidade e a modularização do sistema. Entre as classes principais, destacam-se:

Classes e Relações​

  • Usuário: Central para o sistema, esta classe contém atributos como idUsuario, emailUsuario, senhaUsuario, fotoPerfil e bannerPerfil, e métodos que suportam funções de autenticação e gerenciamento do perfil (por exemplo, login(), logou() e alterarSenha()).
  • Fisico: Destinada a representar usuários com perfil individual, esta classe inclui atributos como cpfFisico, nomeFisico, sobrenomeFisico, telefoneFisico, emailFisico, sexoFisico e dtNascimento. Seus métodos, como utilizarPerfil(), aceitarVinculo() e recusarVinculo(), demonstram interações típicas de redes sociais ou sistemas colaborativos.
  • Juridico: Voltada para contas empresariais ou institucionais, esta classe possui atributos específicos como cnpjJuridico, razaoSocial, nomeComercial, telefoneJuridico, emailJuridico, sexoJuridico, dtNascimento e areaAtuacao. Os métodos criarPostagem(), enviarMensagem(), solicitarVinculo(), seguirOutroEmpresa() e odiarPostagem() ressaltam as funcionalidades exclusivas deste tipo de perfil.
  • Postagem, Comentario e Tags: Estas classes mapeiam os elementos de conteúdo e interação. A classe Postagem se relaciona com Comentario (permitindo avaliações e discussões) e com Tags (por meio da classe associativa PostagemTag), o que organiza e categoriza o conteúdo do sistema. Outras classes, como NotificacaoFisico, SolicitacaoVinculo, Contrato, Mensagem, FisicoSegueJuridico, Curtida, Salvo, Compartilhar e CurtiComentario, ampliam a funcionalidade do sistema, cobrindo aspectos como notificações, vínculos entre usuários e reações diversas a conteúdos compartilhados.

Relações e Interações​

As conexões entre as classes, representadas por linhas no diagrama, indicam como os componentes do sistema interagem. Por exemplo, a associação entre a classe Usuario e Fisico demonstra a especialização ou extensão de comportamentos, enquanto a ligação entre Postagem e Salvo evidencia a funcionalidade de armazenamento ou bookmark de conteúdo. Essa rede de relacionamentos é fundamental para:

  • Visualizar a dependência entre os módulos do sistema.
  • Identificar pontos de integração e interface entre componentes.
  • Assegurar que a implementação respeite as diretrizes da orientação a objetos, promovendo baixo acoplamento e alta coesão.
