Visao de implementação

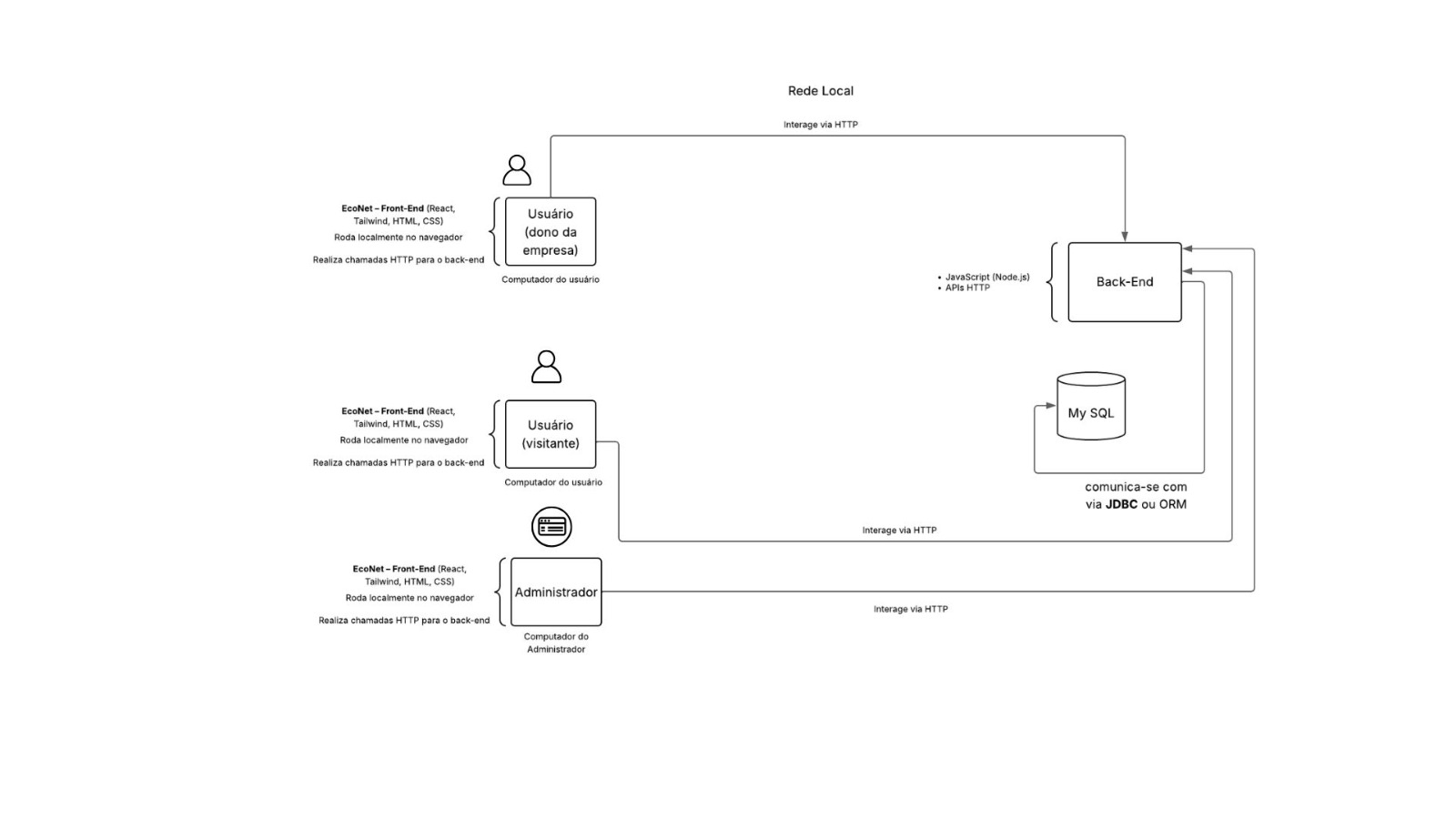

Figura 7: Desenho esquemático da visão de implementação. Representação Visual da Arquitetura Fonte: De autoria própria.

O Desenho esquemático (Figura 7) apresenta uma visão da implementação do EcoNet em rede local. Os principais elementos são:

Perfis de Usuários​

Cada perfil é representado por um ícone de computador:

  • Dono de Empresa
  • Visitante
  • Administrador

Interface de Usuário (Front-End)​

  • Construída com React, Material-UI e CSS
  • Indicada como camada de apresentação
  • Realiza requisições HTTP ao back-end

Back-End​

  • Implementado em Node.js
  • Expõe APIs REST para tratar as requisições vindas do front-end

Persistência de Dados​

  • Utiliza banco de dados MySQL
  • Acesso via JDBC ou ORM pelo back-end

Fluxo de Comunicação​

  • Setas direcionais representam:
    • Comunicação HTTP do front-end para as APIs REST
    • Acesso ao banco de dados pelo back-end

Arquitetura em Camadas​

A separação clara de camadas reforça:

  • Isolamento de responsabilidades
  • Facilidade de manutenção
  • Escalabilidade
  • Segurança da aplicação

O EcoNet adota uma arquitetura baseada em três camadas principais: apresentação, negócio e persistência. Essa abordagem favorece a separação de responsabilidades, tornando o sistema mais modular e de fácil manutenção. A seguir, é apresentado um diagrama de pacotes (Figura 08) representando as camadas do projeto e os pacotes que a compõem.

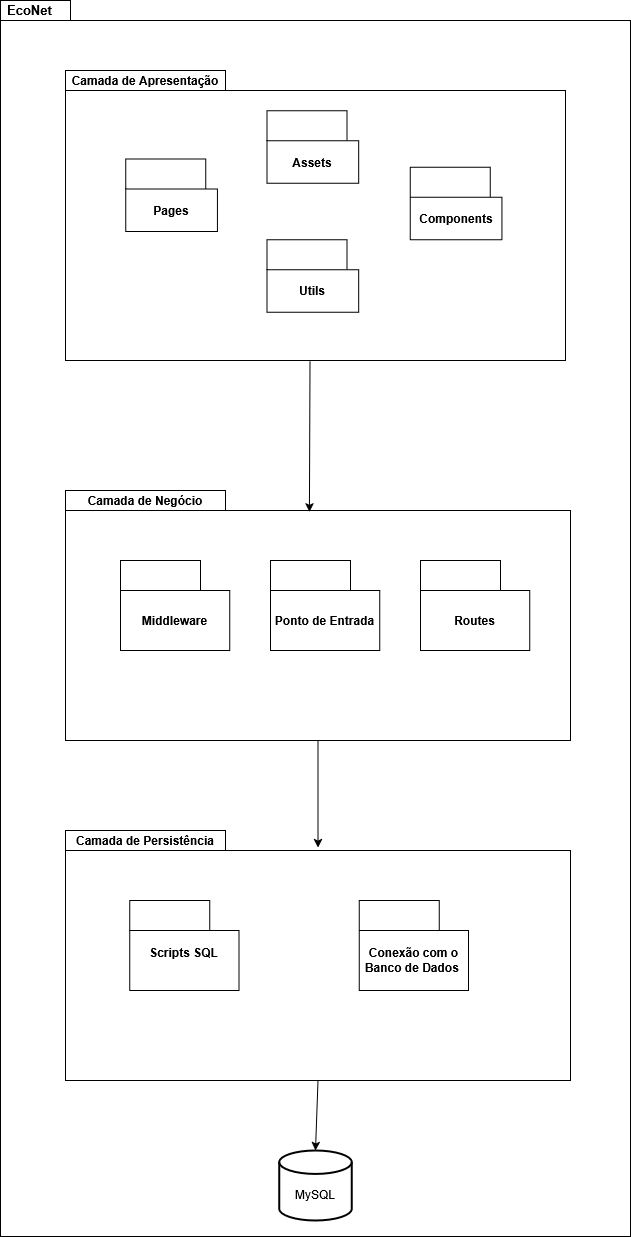

Figura 8: Diagrama de Pacotes do Projeto Econet Representação Visual da Arquitetura
Fonte: De autoria própria.

Camada de Apresentação​

A camada de apresentação é responsável por fornecer a interface gráfica da aplicação, permitindo a interação entre os usuários e o sistema. Os pacotes desta camada concentram a estrutura de páginas e componentes visuais reutilizáveis, além de arquivos estáticos e utilitários relacionados à interface. A comunicação com as camadas inferiores se dá por meio de requisições HTTP. A seguir são apresentados alguns protótipos de baixa fidelidade (Figura 9),(Figura 10),(Figura 11) e (Figura 12), desenvolvidos para representar as principais interfaces do EcoNet.

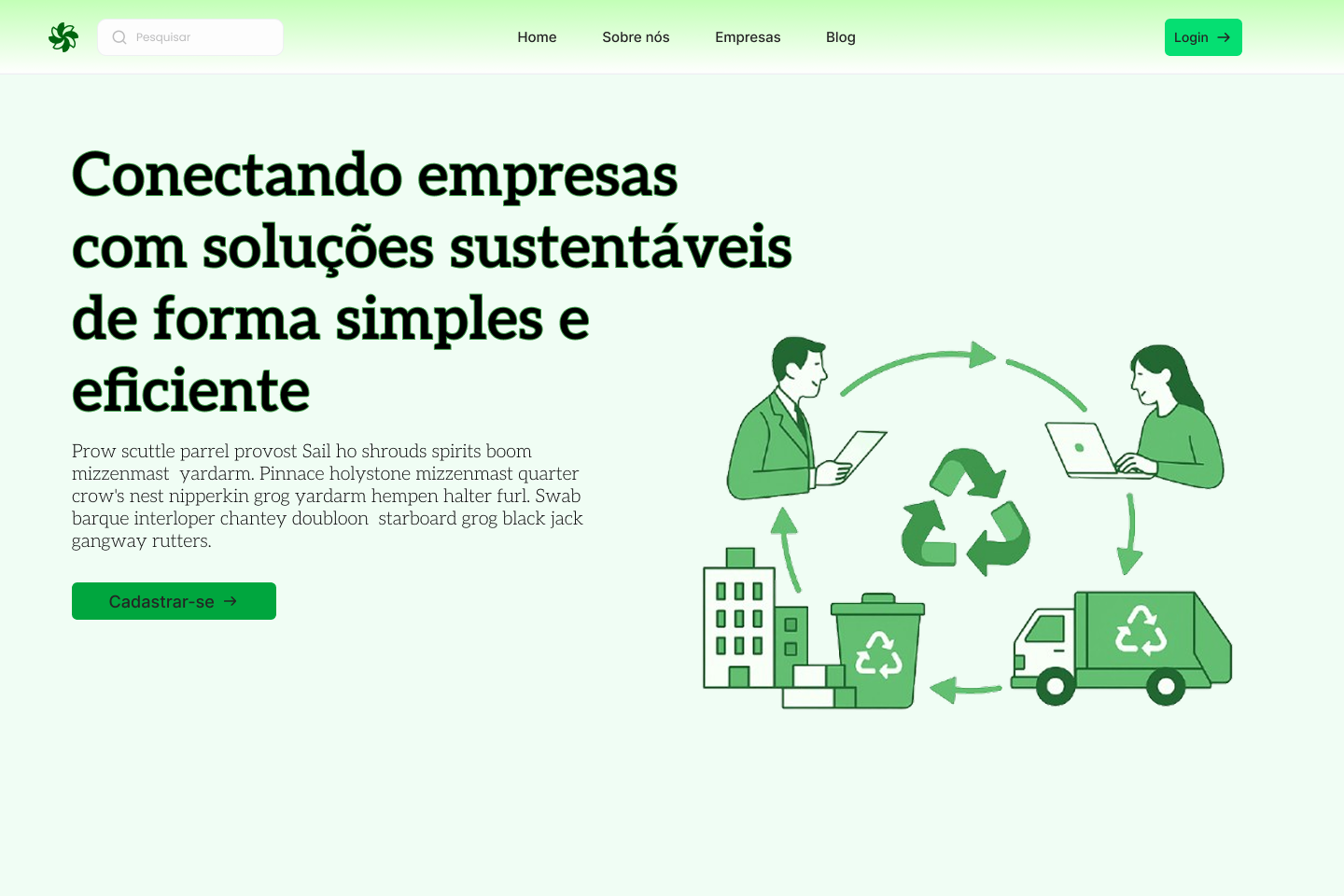

Figura 9: Protótipo da Página Home. Representação Visual da Arquitetura Fonte: De autoria própria.

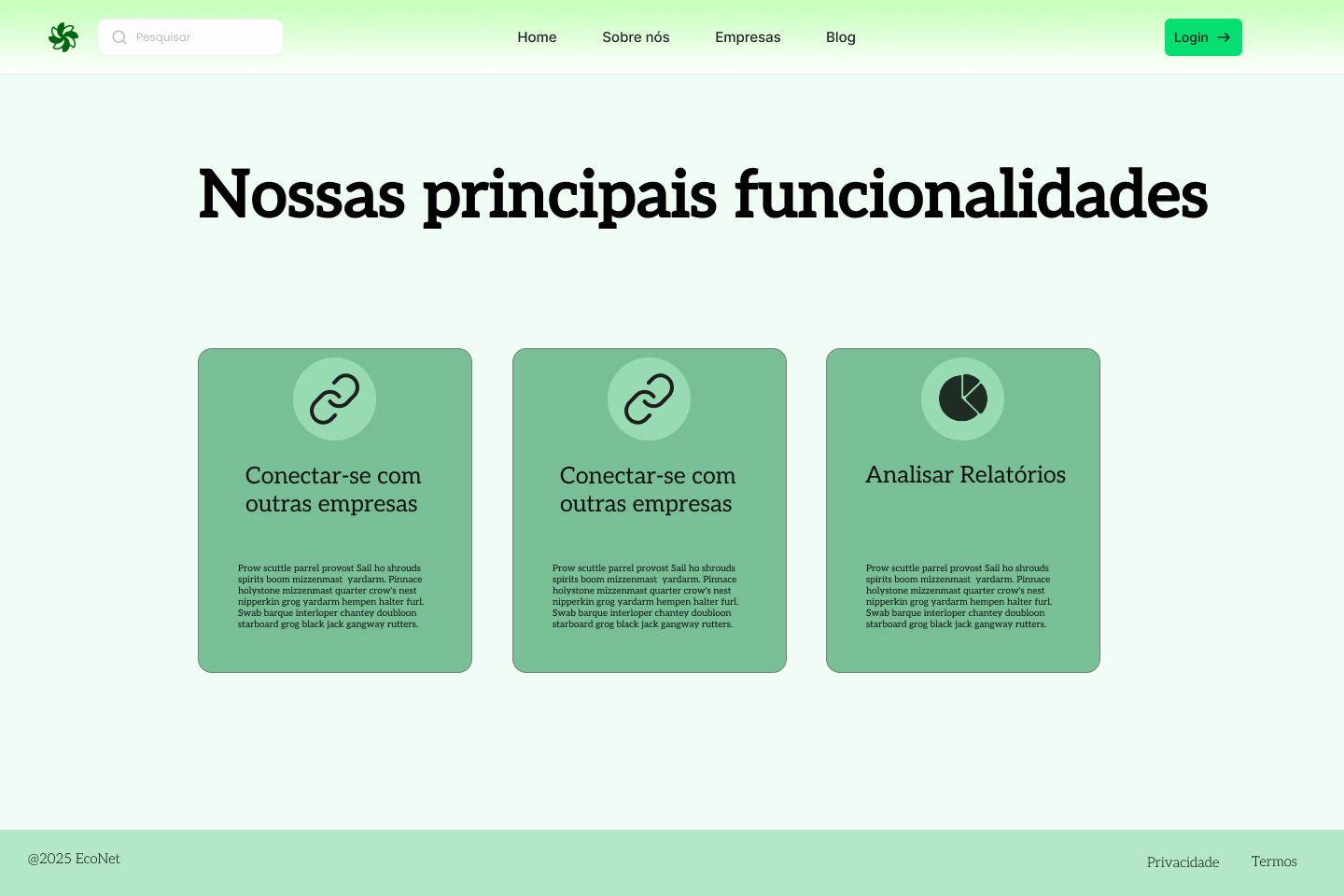

Figura 10: Continuação do Protótipo da Página Home. Representação Visual da Arquitetura Fonte: De autoria própria.

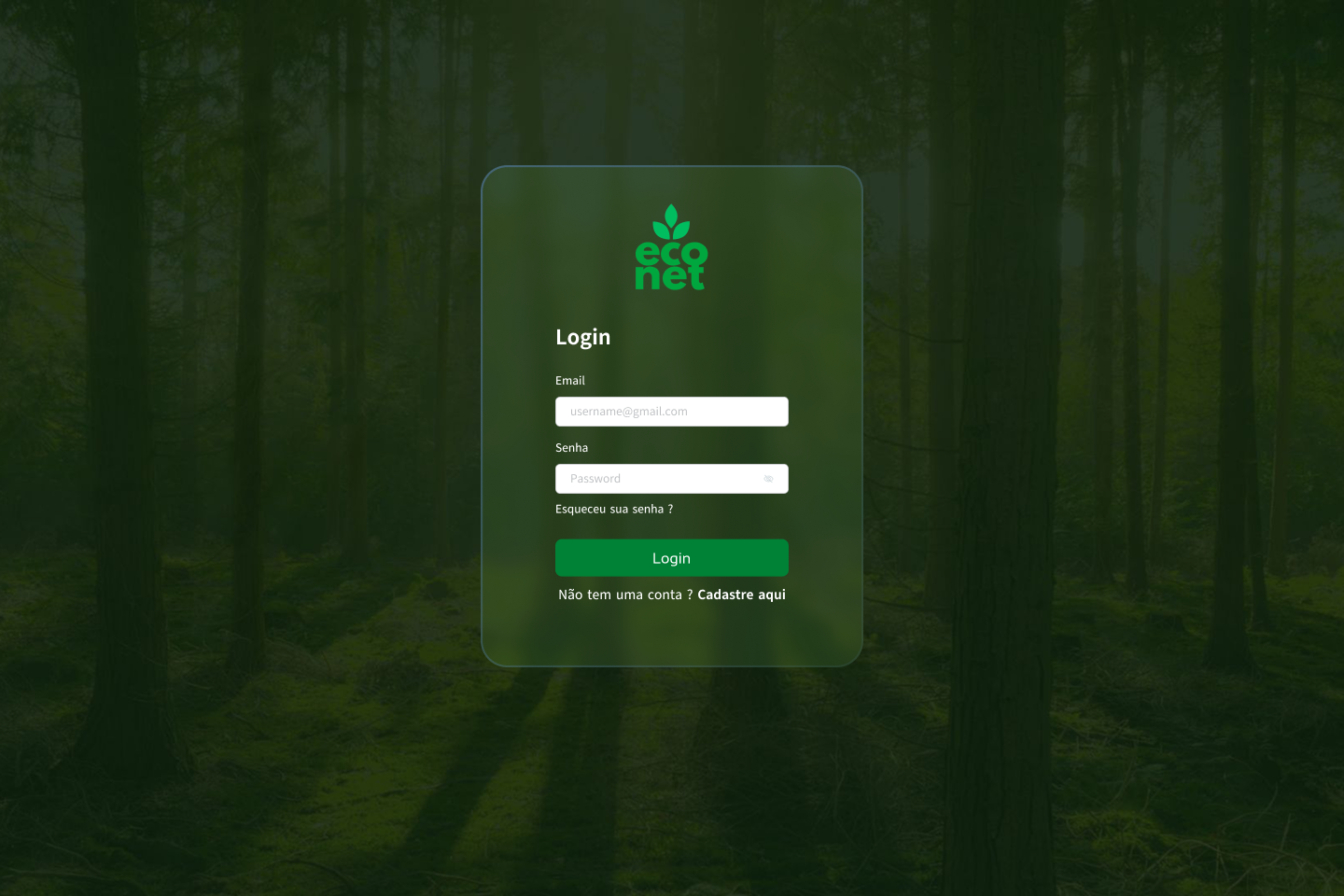

Figura 11: Protótipo da Página Login. Representação Visual da Arquitetura Fonte: De autoria própria.

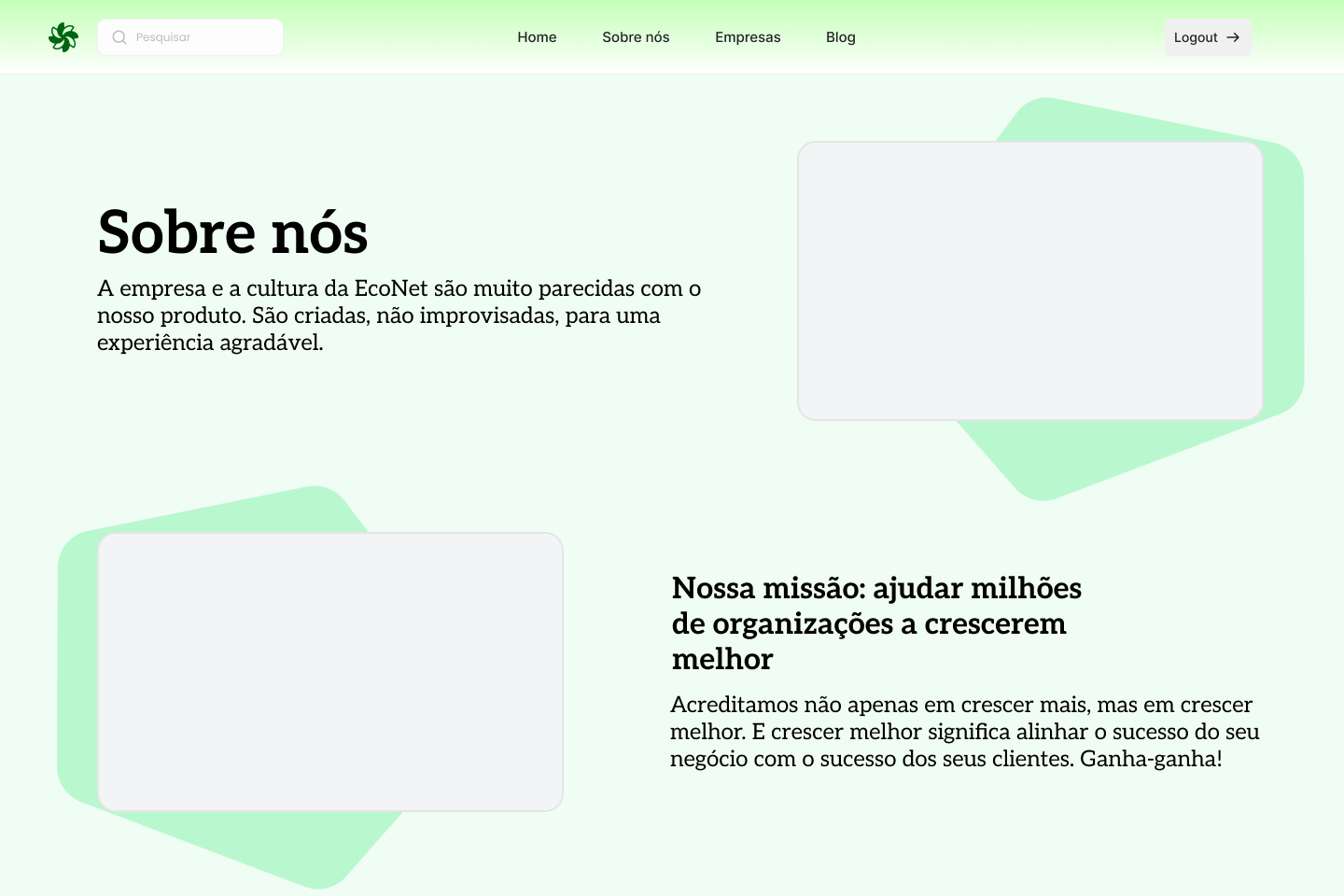

Figura 12: Protótipo da Página Sobre Nós. Representação Visual da Arquitetura Fonte: De autoria própria.

Camada de Negócio​

A camada de negócios é o núcleo funcional da aplicação. Os pacotes desta camada são responsáveis por receber as requisições vindas da interface de usuário, processar os dados conforme as regras definidas (como autenticação, validação e autorização) e interagir com a camada de persistência para armazenar ou recuperar dados.

Camada de Persistência​

A camada de persistência tem como principal função gerenciar a comunicação com o banco de dados da aplicação. Os pacotes desta camada realizam a conexão com o banco, executam instruções SQL e fornecem à camada de negócios os dados necessários para o funcionamento da aplicação. São incluídas aqui as operações de leitura, inserção, atualização e exclusão de dados.

Referência​

Documento de arquitetura​

Para acessar a versão mais atual (v1.3.0) do documento de arquitetura, consulte o pdf
Documento de arquitetura - EcoNet
